Ausbau- und Umbauanleitung für den variablen Ladeboden.

Aus- und Umbau des variablen Ladebodens

Wer einen variablen Ladeboden im Touran besitzt, kann diesen bei Bedarf ausbauen, um mehr Stauraum in der Höhe zu gewinnen (etwa 40 bis 50 mm) und dabei den Deckel (Teppich) weiternutzen. Ein Mitführen des Ersatzrades ist dabei leider nicht möglich. Daher sollte man sich sicherheitshalber noch ein Tyrefitsystem zulegen, sofern man noch keines hat.

Als Werkzeug benötigt man zwei Hände, sinnvollerweise je eine rechte und eine linke. Für den Umbau muss man eine Zeit von etwa drei Minuten rechnen, wobei die Zeit zum Verstauen des Reserverades und der Bodentanks nicht mitgerechnet ist.

Der originale variable Ladeboden.

Vorgehensweise

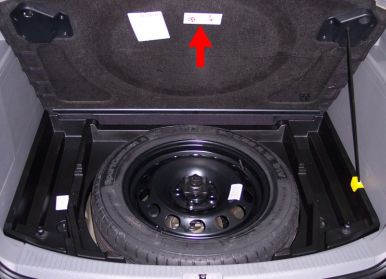

Zuerst muss das Reserverad und dessen Halter (Stange) wie auf dem Deckel dargestellt (Pfeil) oder bei Fahrzeugen ohne Reserverad das Tyrefitsystem ausgebaut werden.

Blick unter den Deckel.

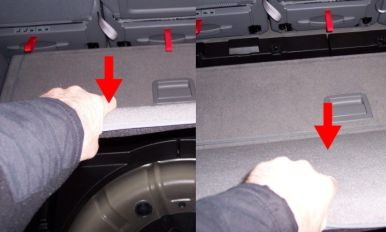

Damit der Deckel des variablen Bodens weitergenutzt werden kann, muss dieser von den Tanks gezogen werden. Hierzu zieht man einfach am geöffneten Deckel (in Pfeilrichtung). Der Teppich sollte dann schräg aus dem Kofferraum gezogen werden, da man so unschöne Kratzer auf der Kofferraumseitenverkleidung vermeidet.

So wird das Deckelsystem entfernt.

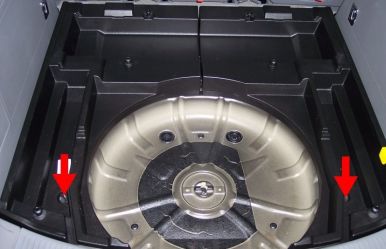

Ist der Deckel demontiert, können die zwei Tanks ausgebaut werden. Dazu muss nur jeweils eine Schraube (mit Bügel) gelöst werden …

Diese Schrauben lösen.

… und eventuell der Taster gedrückt werden.

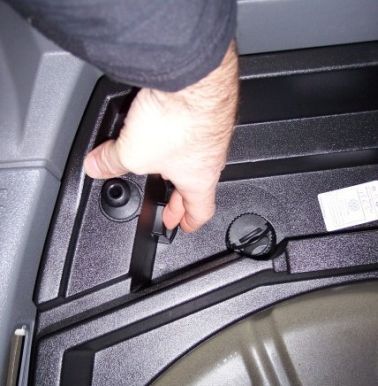

Taster drücken, dann geht es leichter.

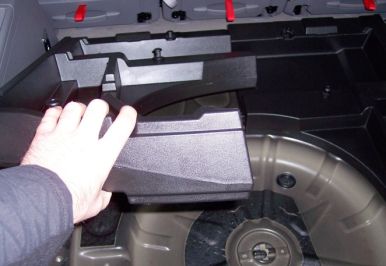

Durch Anheben am hinteren Ende des jeweiligen Tanks kann dieser von den Pilzköpfen geschoben und ausgebaut werden.

Lösen der Tanks vom Unterboden.

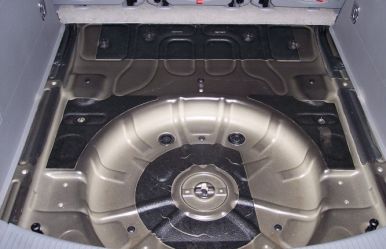

Nun ist das nackte Blech sichtbar.

Ganz nackig von innen.

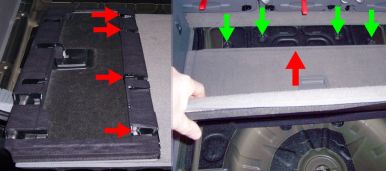

Anschließend wird der Teppich wieder schräg ins Auto gehoben und bei geöffnetem Deckel die gekennzeichneten Aussparungen am Teppich (rote Pfeile) auf die Pilzköpfe (grüne Pfeile) geschoben.

Vorsichtig aufschieben.

Nun kann der Deckel geschlossen und am Griff verriegelt werden. Es empfiehlt sich, die hinteren Halteösen vom normalen Fünfsitzer in die leeren Aussparungen nachzurüsten, um besser verzurren zu können.

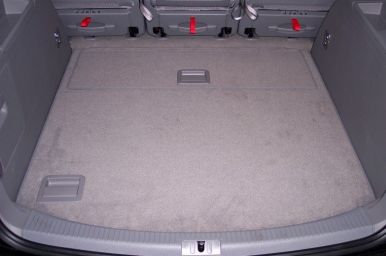

Der Varioboden ist nun 4 bis 5 cm tiefer.

Viel Spaß beim Ausprobieren.
