Anleitung zum Ausbau des Bedienteiles der Klimaanlage.

Klimaanlage — Ausbau Bedienteil

Entnommen aus einem Beitrag von Holger N. im Diskussionsforum.

Zuerst muss das Teil unterhalb der Bedieneinheit der Klimaanlage inklusive Aschenbecher und Anzünder heraus. Dazu eine Schraube (Torx) unterhalb des Anzünders entfernen. Das ganze Teil lässt sich dann vorsichtig leicht nach oben aus der Halterung rausziehen.

Darunter werden zwei Schrauben (Torx) sichtbar, die die Blende der Heizungs/Klimabetätigung halten. Dann den Schalter für die Warnblinker und die Stopfen oder Schalter für Sitzheizung rausnehmen. Das kann man vorsichtig mit einem dünnen Schraubenzieher machen. Oben (unterhalb des Radios) ist die Blende nur eingeschnappt. Nach Entfernen der beiden Schrauben also vorsichtig etwas nach vorne ziehen. Die Blende sollte jetzt lose sein. Die Steckeinheit für den Warnblinker kann nach oben herausgezogen werden. Eventuell seitlich zwei Nasen vorsichtig mit kleinem Schraubenzieher lösen.

Die Bedieneinheit mit den Drehreglern und den Klimatasten ist mittels vier Metallklammern eingeschnappt in der Blende. Die sitzen, leider schlecht erreichbar, je zwei oben und zwei unten. Diese muss man mit Gefühl und wieder dem Schraubendreher etwas hochhebeln. Hat man das geschafft, kann die Blende nach vorne abgenommen werden.

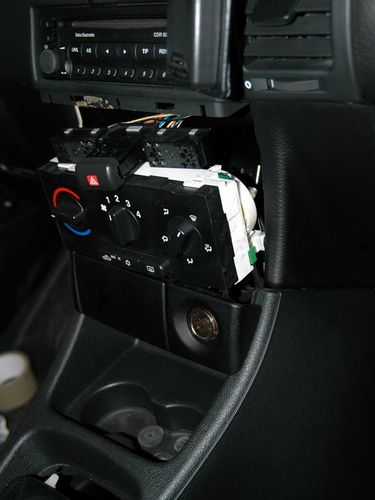

Ausgebautes Bedienteil der Klimaanlage.

Die Stecker und die Bowdenzüge für die Drehregler noch von dem Bedienteil abziehen und man hat das komplette Teil heraus.

In umgekehrter Reihenfolge wieder zusammengebaut, sollte das Ergebnis so aussehen:

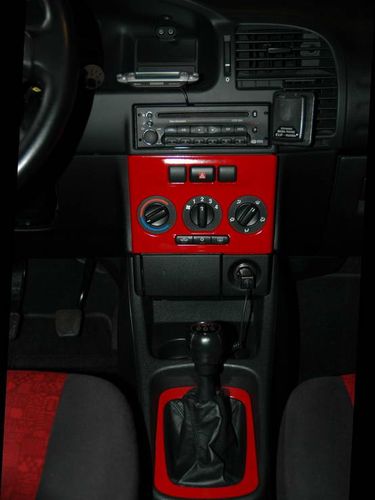

Blick auf die Bedieneinheit der Klimaanlage.
